杠杆浮球式疏水阀

: 产品名称：GSB6大排量杠杆浮球式蒸汽疏水阀; 产品型号：GSB6-16C; 浏览次数：1; GSB6大排量杠杆浮球式蒸汽疏水阀参数; GSB6大排量杠杆浮球式蒸汽疏水阀注意事项; GSB6大排量杠杆浮球式蒸汽疏水阀选用原则; 上一个：没有了; 下一个：FT43H 杠杆浮球式蒸汽疏水阀

GSB6大排量杠杆浮球式蒸汽疏水阀

一、杠杆浮球式蒸汽疏水阀简介：
G3、GH3、GH4、GM、GSB杠杆浮球式蒸汽疏水阀广泛用于工业蒸汽加热设备，各种大型热交换器及干燥机、夹套锅等，特别应用于冷凝水特大排量在的工作场合。

二、杠杆浮球式蒸汽疏水阀特点:
杠杆浮球式蒸汽疏水阀此超大排量型蒸汽疏水阀，在整个工作压力范围内无需调整和更换内件，即可充分排除大量的疑结水。杠杆浮球式蒸汽疏水阀排水过冷度可达0℃，特别适合用于疑结水量大的工作场合。　　　　　　　　　　　　　　　　　　　　

三、杠杆浮球式蒸汽疏水阀结构特点及工作原理：
1、采用轧装阀机械（新SCCV开关方式），具有优良的密封性和耐久性。
2、平衡双阀座设计，比一般的疏水阀体积小而排量大，特大排量场和更能发挥优越性。
3、内装双金属片空气自动排放阀，可防止空气气堵和蒸汽汽锁。
4、采用独特的U型双金属通气口，可大大缩短设备起动时间。
5、全部部件安装在阀盖上，阀无需从配管上卸下，就可维修保养，简单方便。

三、杠杆浮球式蒸汽疏水阀结构图:

主要零件材料和性能参数

主要零部件材料	零部件名称	Materials 材料
	Body/Bonnet 阀体、阀盖	Carbon Forged steel WC6 WCB、WC6
	Float Ball 浮球	Stainless Steel 不锈钢
	Double seat 双阀座	Stainless Steel 不锈钢
	Bracket 控制架	Stainless Steel 不锈钢

技术参数表

Model 产品型号	公称通径（DN）	连接方式	使用压力Mpa	最高允许温度(℃)	外型（mm）						产考重量（kg）
Model 产品型号	公称通径（DN）	连接方式	使用压力Mpa	最高允许温度(℃)	L	L1	H	H1	H2	W	产考重量（kg）
G3-10-10-21	25~50	Flange 法兰	0.01~2.1	425	265		280	115		230	28
G5-10-16-21	50~100		0.01~2.1		360		300	120		260	52
GH3-10R	25~32		0.01~1.0		427		280	115		230	44
GH3-16R	25~50		0.01~1.6		437		280	115		230	46
GH3-21R	50		0.01~2.1		457		280	115		230	48
GH5-10-16R	80~100		0.01~1.6		570		300	120		260	70
GH5-21R	80~100		0.01~2.1		570		300	120		260	73
GH4-50	40~80	Flange 法兰	0.01~5.0	425	345	428	430	340		270	75
GM2 GSB2-10、20	25~40	Flange 法兰	0.01~2.0	425	200	310	230	83	59		28
GM2 GSB2-10、20	50				200	310	230	83	59		28
GM4 GSB6-10、20	32~50				200	380	310	105	90		40
GM6 GSB6-10、20	40~80				270	439	345	130	88		80
GM8 GSB6-10、20	80~100				350	608	482	174	120		165

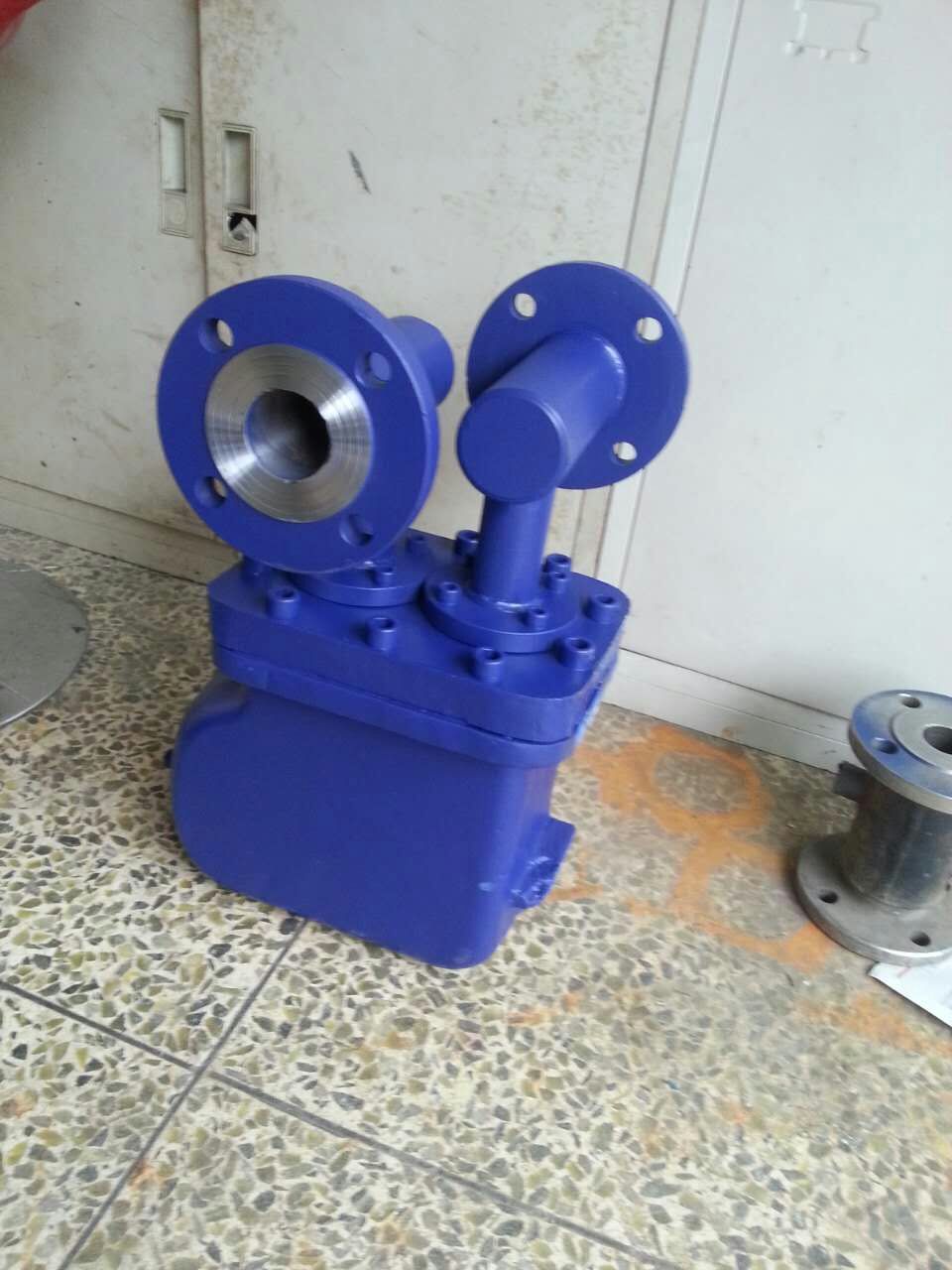

GSB6-16C 杠杆浮球式蒸汽疏水阀8

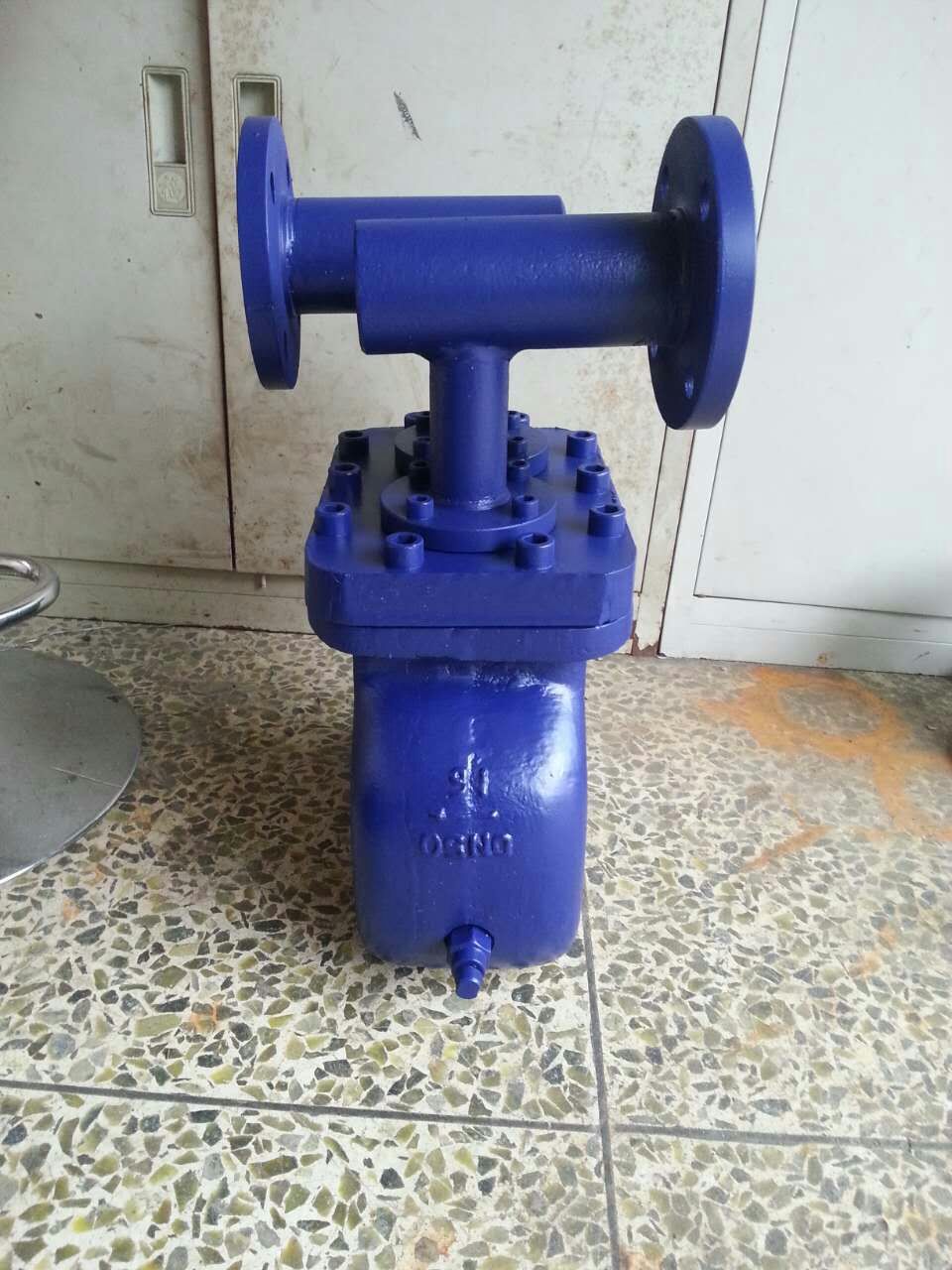

GSB6-16C 杠杆浮球式蒸汽疏水阀6

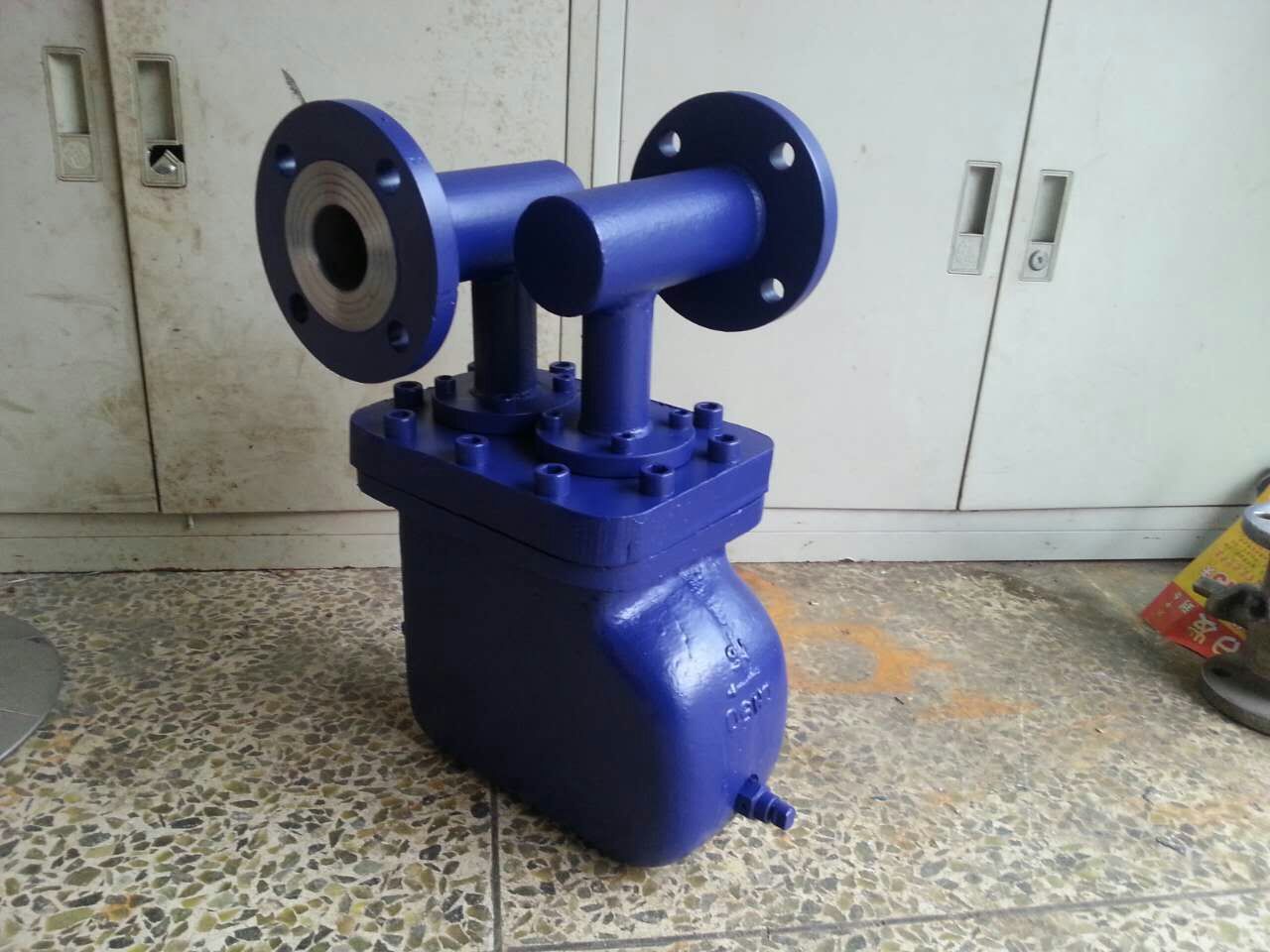

GSB6-16C 杠杆浮球式蒸汽疏水阀5

【相关产品】

【相关新闻】

注意事项：本文中所有文字、数据、图片均只适用于参考，GSB6大排量杠杆浮球式蒸汽疏水阀性能参数、GSB6大排量杠杆浮球式蒸汽疏水阀结构尺寸参数、GSB6大排量杠杆浮球式蒸汽疏水阀价格等详情，请联系我们的销售、技术工程师，电话：0577-57999577
