倒置桶式疏水阀

: 产品名称：钟型浮子（倒吊桶）式蒸汽疏水阀; 产品型号：CS45H-16C; 浏览次数：1; 钟型浮子（倒吊桶）式蒸汽疏水阀参数; 钟型浮子（倒吊桶）式蒸汽疏水阀注意事项; 钟型浮子（倒吊桶）式蒸汽疏水阀选用原则; 上一个：ES8NF 倒吊桶式蒸汽疏水阀结构长度; 下一个：国标高温倒吊桶式蒸汽疏水阀

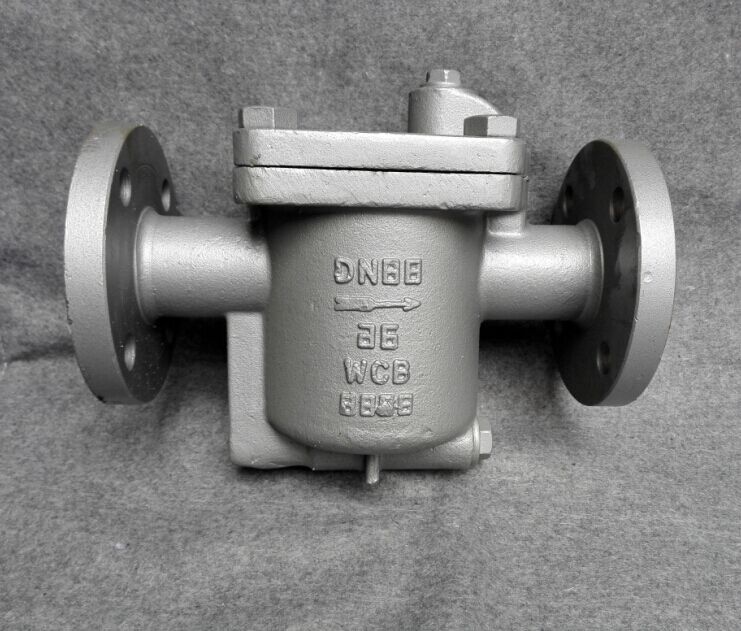

钟型浮子（倒吊桶）式蒸汽疏水阀

ES5NF、ES8NF（CS45H）型钟型浮子（倒吊桶）式蒸汽疏水阀的主要概述：

一、ES8NF、ES5NF钟形浮子（倒吊桶）式蒸汽疏水阀特点及性能：

　 1、对凝结水的发生量适应性强，即可间歇排放，又可连续排放。
　　2、无与伦比的SCCV关闭系统，独特设计，具有补偿杠杆机械产生的误差，避免关闭时的钢性碰撞，关闭十分可靠，寿命长久。
3、内部零件全部采用不锈钢制造，并且安装在阀盖上，维修保养极为方便。
4、背压率高。（90％）。
5、汽水分离可靠（水汽经U型通道从阀下部进入），阀内始终处于水封状态，有效阻止蒸汽泄漏。
6、敝口形的浮子抗水击。吊桶上设有溢出排气孔，可有效防止蒸汽汽锁、空气气堵现象。（非凝结性的高温空气也可排除）。

如有需要.可来电咨询. 电话18958838225

二、ES8NF、ES5NF钟形浮子（倒吊桶）式蒸汽疏水阀用途：

用于蒸汽主管、分汽缸、热交换器、硫化机、热风式干燥机、圆筒式干燥机、蒸馏器、浓缩装置、医院消毒器等。超小型、重量轻的ES5型最适用于空调机、洗涤机器、染声机等。全不锈钢的ESU5型专为食品工业、医院用汽设备制造。

三、ES8NF、ES5NF钟形浮子（倒吊桶）式蒸汽疏水阀带磨损的SCCV关闭方式：

SCCV关闭系统是自动定心，自动关闭系统（Self　Closing　and　Cente-ring　Valve　System）的英文缩写，下同。该关闭方式突破了传统的设计，巧妙地利用凝结水土流出时的吸力和阀内的压力使阀芯关闭。使阀芯在关闭过程中具有缓衡作用，减少了阀芯阀座间的磨损。

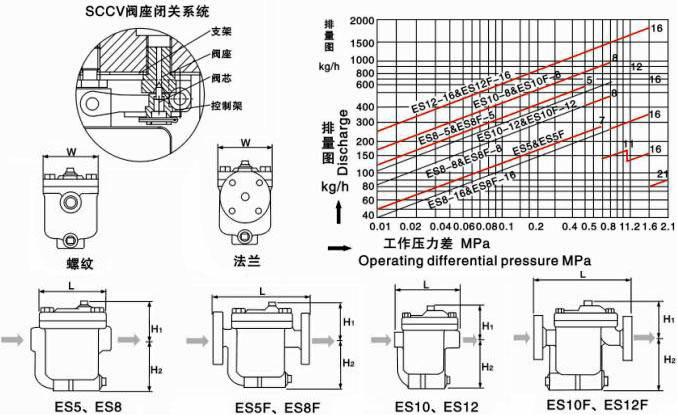

四、ES8NF、ES5NF钟形浮子（倒吊桶）式蒸汽疏水阀结构图：

五、ES8NF、ES5NF钟形浮子（倒吊桶）式蒸汽疏水阀主要外形及连接尺寸:

产品型号	公称通径DN（mm）	连接方式	使用压力范围（Mpa）	最高允许温度℃	阀体材质	外形尺寸
产品型号	公称通径DN（mm）	连接方式	使用压力范围（Mpa）	最高允许温度℃	阀体材质	L	H1	H2	W
ES5 （CS15H-3.7.11.16）	15 20 25	内螺纹 ZG1/2"-1"	0.01-0.3·0.7·1.1·1.6	350	ZG1Cr18Ni9Ti	138	72	94	103
ESH5 （CS15H-3.7.11.16P）	15 20 25	内螺纹 ZG1/2"-1"	0.01-0.3·0.7·1.1·1.6·21	350	ZG1Cr18Ni9Ti	138	72	94	103
ESH5F （CS45H-3.7.11.16P）	15 20 25	法兰	0.01-0.3·0.7·1.1·1.6·21	350	WCB	210	72	94	103
ES8B （CS15H-5.8.16）	15 20 25	内螺纹 ZG1/2"-1"	0.01-0.5·0.8·1.6	220	WCB	138	72	94	103
ES8N （CS15H-5.8.16	15 20 25	内螺纹 ZG1/2"-1"	0.01-0.5·0.8·1.6	220	WCB	138	72	94	103
ES8BF （CS45H-5.8.16）	15 20 25	法兰	0.01-0.5·0.8·1.6	220	WCB	210	72	94	103
ES8NF （CS45H-5.8.16）	15 20 25	法兰	0.01-0.5·0.8·1.6	220	WCB	210	72	94	103
ES10 （CS15H-8.8.16）	20-40	内螺纹 ZG1/2"-1"	0.01-0.8·1.2·1.6	220	WCB	200	93	132	142
ES10F （CS45H-8.12.16）	15-25 32-50	法兰	0.01-0.8·1.2·1.6	220	WCB	270	93	132	142
ES12N （CS45H-16）	15-25 32-50	法兰	0.01-1.6	200	WCB

【相关产品】

【相关新闻】

注意事项：本文中所有文字、数据、图片均只适用于参考，钟型浮子（倒吊桶）式蒸汽疏水阀性能参数、钟型浮子（倒吊桶）式蒸汽疏水阀结构尺寸参数、钟型浮子（倒吊桶）式蒸汽疏水阀价格等详情，请联系我们的销售、技术工程师，电话：0577-57999577
